Utilizzare i sistemi di sbarre elettriche innovativi per promuovere lo sviluppo di tecnologie all'avanguardia
Utilizzando il scatola di distribuzione dell'energia progettato dal sistema di cablaggio a sbarre GRL per distribuire l'energia per il progetto del dispositivo laser a elettroni liberi a raggi X duri dell'Accademia cinese delle scienze.
GRL utilizza il file scatola di distribuzione dell'energia progettato dal sistema di cablaggio del bus per distribuire l'energia per il progetto del dispositivo laser a elettroni liberi a raggi X duri dell'Accademia cinese delle scienze.
L'impianto di test laser a elettroni liberi a raggi X è stato istituito congiuntamente dall'Istituto di fisica applicata di Shanghai, dall'Accademia cinese delle scienze e dall'Università di Pechino ed è l'ottavo impianto al mondo.
Il corpo principale del dispositivo è costituito da un acceleratore lineare di elettroni ad alte prestazioni da 840 milioni di elettronvolt e da un amplificatore laser a elettroni liberi in grado di realizzare varie modalità operative avanzate.

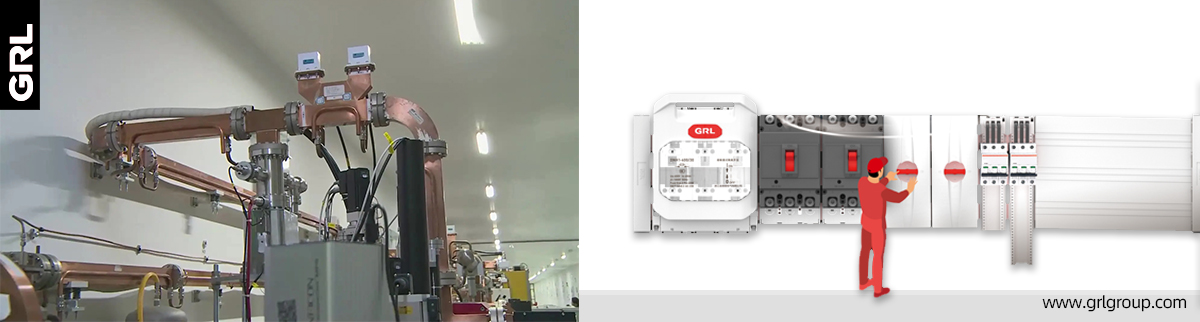

GRL ha utilizzato il sistema di sbarre per fornire il quadro di distribuzione per questo progetto.
Sfida del cliente
Nei progetti di ingegneria tradizionale, non esiste una soluzione unificata per i quadri di distribuzione elettrica non standard.
I componenti elettrici a bassa tensione non sono universali.
Questa situazione rende molto scomoda la manutenzione della scatola di distribuzione.

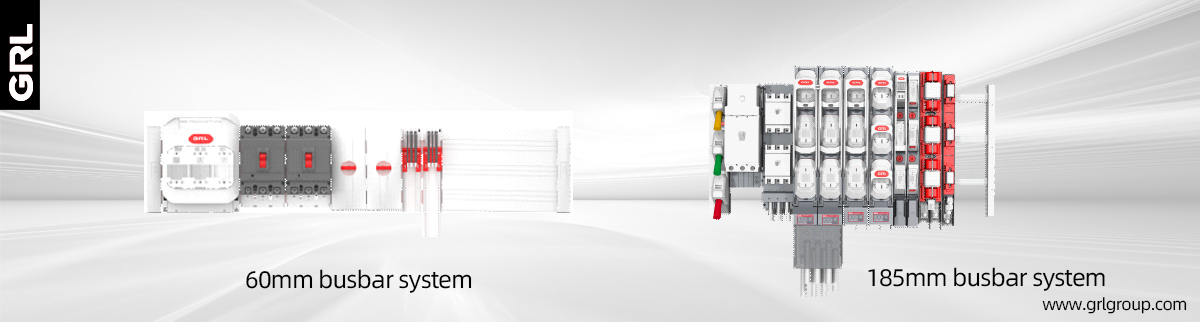

Soluzione
In base alla richiesta del cliente, utilizziamo il sistema bus di alimentazione per progettare una scatola di distribuzione CA non standard.
Allo stesso tempo, utilizziamo il sistema elettrico del bus di distribuzione terminale per integrare MCB, barra di rame e altri componenti elettrici a bassa tensione nella scatola di distribuzione.
Il pannello di distribuzione è suddiviso in 24 canali e 36 canali con design standardizzato. E i componenti elettrici sono installati nell'alloggiamento in acciaio inossidabile.
Nella scatola di distribuzione dell'alimentazione da 50 A, viene adottata la struttura a barra di rame a doppio strato superiore e inferiore. I moduli di cablaggio sono collegati tramite fili in modo che i gruppi superiore e inferiore dei sistemi di sbarre collettrici siano collegati per formare un quadro di distribuzione CA completo.
L'MCB ABB viene utilizzato come interruttore di controllo stradale nel pannello del quadro di distribuzione dell'alimentazione. Per l'utilizzo l'interruttore principale nel sistema di sbarre non è impostato. I poli PE e N sono posizionati all'estremità inferiore della scheda di distribuzione dell'alimentazione trifase.

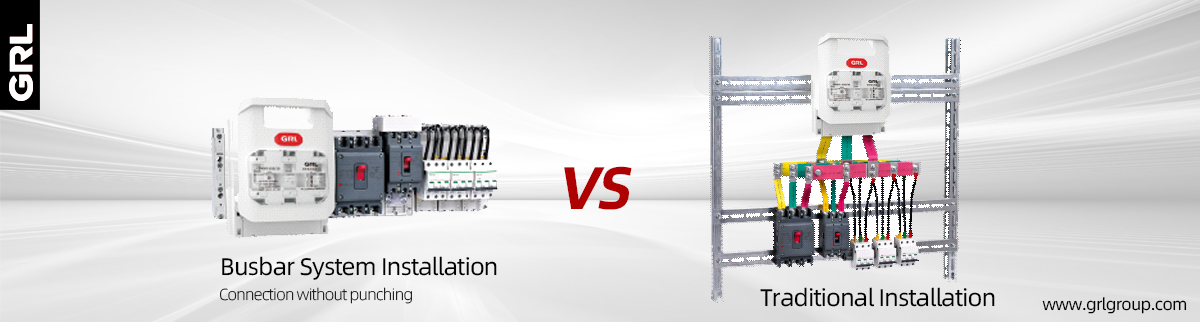

Vantaggi del programma
La scatola di distribuzione trifase progettata dal sistema di connessione bus può essere compatibile con ABB, Schneider, Siemens, Eaton, Chint, Good xin, Delixi e altre importanti marche di interruttori automatici, il che migliora notevolmente l'efficienza della manutenzione successiva.
La soluzione del sistema di distribuzione a sbarre rende la scatola di distribuzione dei fusibili più piccola e più facile da installare durante la costruzione.
La sbarra collettrice nel sistema di alimentazione elettrica adotta un design isolante completamente chiuso per migliorare la sicurezza d'uso.
Visualizzazione dei risultati
GRL ha fornito un set completo di sistemi bus per pannelli di controllo esterni scatola di distribuzione elettrica per il progetto del dispositivo laser a elettroni liberi a raggi X duri dell’Accademia Cinese delle Scienze.
Fornire un sistema di distribuzione sbarre innovativo per una tecnologia innovativa.
